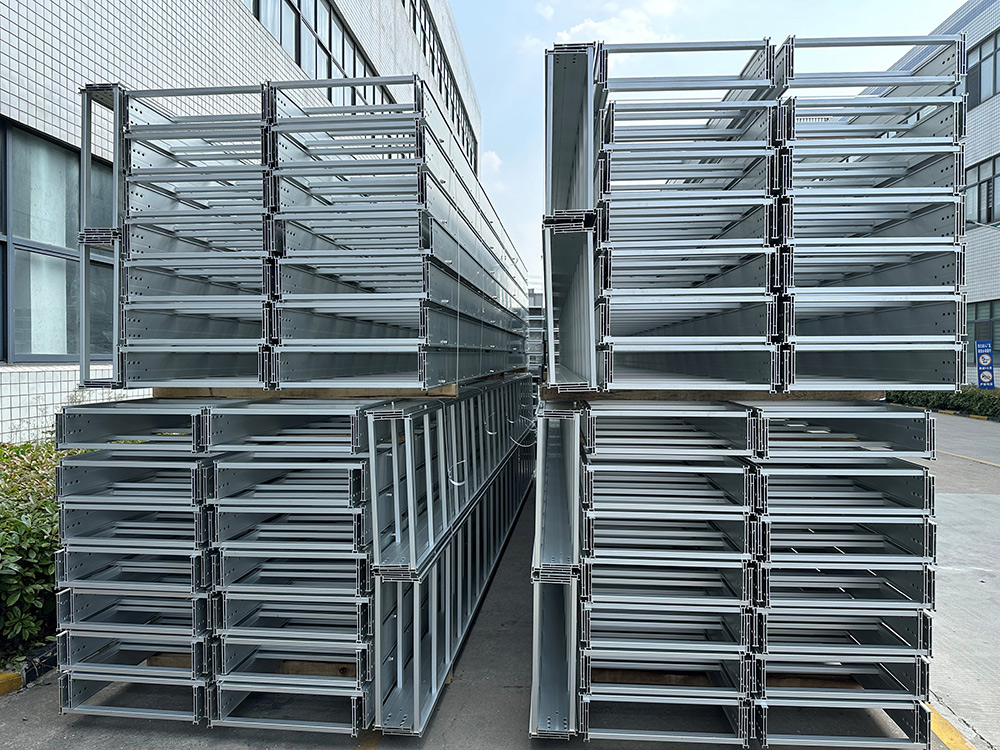

তারের ট্রে পাড়া

1. তারের ট্রের সাধারণ বিন্যাসটি সর্বনিম্ন দূরত্ব, লাভজনক এবং যুক্তিসঙ্গত, নিরাপদ অপারেশন হওয়া উচিত এবং নির্মাণ ইনস্টলেশন, রক্ষণাবেক্ষণ এবং তারের স্থাপনের প্রয়োজনীয়তাগুলি পূরণ করা উচিত।

2. তারের জন্য নির্ভরযোগ্য সমর্থন প্রদানের জন্য তারের ট্রেতে যথেষ্ট দৃঢ়তা এবং শক্তি থাকা উচিত।

3. তারের পাড়ার পরে, তারের ট্রেটির বিচ্যুতি তারের ট্রেটির স্প্যানের 1/200 এর বেশি হওয়া উচিত নয়। যখন কেবল ট্রেটির স্প্যান >6000 মিমি হয়, তখন এর বিচ্যুতি কেবল ট্রেটির স্প্যানের 1/150 এর বেশি হওয়া উচিত নয়।

4. তারের ট্রে যতটা সম্ভব বিল্ডিং এবং স্ট্রাকচারে (যেমন দেয়াল, কলাম, বিম, মেঝে স্ল্যাব ইত্যাদি) ইনস্টল করা উচিত এবং সিভিল ইঞ্জিনিয়ারিং পেশাদারদের সাথে ঘনিষ্ঠভাবে কাজ করা উচিত।

5. প্রসেস পাইপ র‌্যাক দিয়ে যখন ক্যাবল ট্রে ইনস্টল করা হয়, তখন ক্যাবল ট্রেটি পাইপ র‌্যাকের একপাশে সাজানো উচিত।

6. যখন তারের ট্রে বিভিন্ন পাইপলাইনের সমান্তরালে ইনস্টল করা হয়, তখন নেট দূরত্ব নিম্নলিখিত প্রয়োজনীয়তাগুলি পূরণ করবে:

6.1 সাধারণ প্রক্রিয়া পাইপলাইনগুলির (যেমন কম্প্রেসড এয়ার পাইপলাইন ইত্যাদি) সাথে সমান্তরালে ইনস্টল করা হলে তারের ট্রে 400mm এর কম হওয়া উচিত নয়৷ 6.2 যখন তারের ট্রে ক্ষয়কারী তরল পাইপলাইনের সমান্তরালে ইনস্টল করা হয়, তখন এটি 500 মিমি-এর কম হওয়া উচিত নয়।

6.3 তারের ট্রে ক্ষয়কারী তরল পরিবহনকারী পাইপলাইনের সমান্তরালে বা ক্ষয়কারী গ্যাস পরিবহনকারী পাইপলাইনের উপরে ইনস্টল করা উচিত নয়। যখন এটি এড়ানো যাবে না, এটি 500 মিমি কম হওয়া উচিত নয়। এবং তাদের আলাদা করতে অ্যান্টি-জারোশন পার্টিশন ব্যবহার করা উচিত।

6.4 তারের ট্রে তাপীয় পাইপলাইনের সমান্তরালে ইনস্টল করা হয়েছে। যখন তাপীয় পাইপলাইনে একটি নিরোধক স্তর থাকে, তখন এটি 500 মিমি থেকে কম হওয়া উচিত নয় এবং যখন এটিতে একটি নিরোধক স্তর নেই, তখন এটি 1000 মিমি থেকে কম হওয়া উচিত নয়।

6.5 তারের ট্রে তাপীয় পাইপলাইনের সমান্তরালে ইনস্টল করা উচিত নয়। যখন এটি তাপীয় পাইপলাইনের সমান্তরালে ইনস্টল করা এড়ানো যায় না, তখন এটি 1000 মিমি থেকে কম হওয়া উচিত নয় এবং এর মধ্যে কার্যকর নিরোধক ব্যবস্থা নেওয়া উচিত।

7. যখন তারের ট্রে বিভিন্ন পাইপলাইন অতিক্রম করে, নেট দূরত্ব নিম্নলিখিত প্রয়োজনীয়তা পূরণ করা উচিত:

7.1 যখন তারের ট্রে সাধারণ প্রক্রিয়া পাইপলাইন অতিক্রম করে, তখন এটি 300mm এর কম হওয়া উচিত নয়।

7.2 যখন তারের ট্রে ক্ষয়কারী তরল পাইপলাইনের নীচে বা ক্ষয়কারী গ্যাস পাইপলাইনের উপরে অতিক্রম করে, তখন এটি 500 মিমি-এর কম হওয়া উচিত নয় এবং তারের ট্রেটি সংযোগস্থলে একটি ক্ষয়-বিরোধী কভার দ্বারা সুরক্ষিত হওয়া উচিত এবং দৈর্ঘ্য কভারটি d+2000mm এর কম হওয়া উচিত নয় (d হল পাইপলাইনের বাইরের ব্যাস)।

7.3 যখন তারের ট্রে তাপীয় পাইপলাইন অতিক্রম করে, যদি তাপীয় পাইপলাইনে একটি নিরোধক স্তর থাকে তবে এটি 500 মিমি এর কম হওয়া উচিত নয় এবং যদি এটির কোন নিরোধক স্তর না থাকে তবে এটি 1000 মিমি এর কম হওয়া উচিত নয় এবং তারের ট্রেটি সুরক্ষিত করা উচিত। সংযোগস্থলে একটি নিরোধক বোর্ড (যেমন অ্যাসবেস্টস বোর্ড) দ্বারা, এবং অন্তরণ বোর্ডের দৈর্ঘ্য কোন হওয়া উচিত নয় d+2000 মিমি থেকে কম। (d হল তাপীয় পাইপলাইন নিরোধক স্তরের বাইরের ব্যাস)

8. যখন তারের ট্রে প্রাচীরের মধ্য দিয়ে ইনস্টল করা হয়, তখন পরিবেশগত অবস্থা অনুযায়ী একটি সিলিং ডিভাইস ব্যবহার করা উচিত:

8.1 যখন তারের ট্রে সাধারণ পরিবেশ থেকে অগ্নিরোধী এবং বিস্ফোরণ-প্রমাণ পরিবেশে প্রাচীরের মধ্য দিয়ে যায়, তখন একটি সংশ্লিষ্ট সিলিং ডিভাইস দেওয়ালে ইনস্টল করা উচিত।

8.2 যখন তারের ট্রেটি প্রাচীরের ভিতর থেকে বাইরের দিকে যায়, তখন দেয়ালের বাইরে বৃষ্টি থেকে সুরক্ষা ব্যবস্থা নেওয়া উচিত।

8.3 যখন তারেরট্রেপ্রাচীরের মাধ্যমে বাড়ির ভিতরে থেকে বাইরের একটি উচ্চ স্থানে ইনস্টল করা হয়, তারেরট্রেবৃষ্টির জল তারের সাথে ঘরে প্রবাহিত হতে রোধ করার জন্য উপরের দিকে খাড়া করার আগে নীচের দিকে কাত করা উচিত এবং উপযুক্ত দূরত্বের জন্য প্রসারিত করা উচিতট্রে.

8.4 যখন তারেরট্রেসম্প্রসারণ এবং নিষ্পত্তি জয়েন্ট, তারের পাসট্রেসংযোগ বিচ্ছিন্ন করা উচিত, এবং সংযোগ বিচ্ছিন্ন দূরত্ব প্রায় 100 মিমি হওয়া উচিত।

9. যখন তারের দুই সেটট্রেs একই মরীচিতে ইনস্টল করা হয়, তারের দুটি সেটের মধ্যে নেট দূরত্বট্রেs 50 মিমি কম হওয়া উচিত নয়।

10. যখন তারেরট্রে10kV এবং তার উপরে তারগুলি একাধিক স্তরে ইনস্টল করা হয়, ইন্টারলেয়ার ব্যবধান সাধারণত 300 মিমি এর কম নয়।

2. মৌলিক উপাদান পূরণ করুন

ব্যবস্থা করার সময়ট্রে, কার্যক্ষমতা, অর্থনৈতিক যৌক্তিকতা এবং প্রযুক্তিগত সম্ভাব্যতার তিনটি মৌলিক কারণের উপর ভিত্তি করে একটি ব্যাপক তুলনা করা প্রয়োজন, অন্যথায় সর্বোত্তম সমাধান নির্ধারণ করা অসম্ভব। একই সময়ে, হেনান কেবল টিরশ্মিকারখানাটি মনে করিয়ে দেয় যে কেবলগুলি স্থাপন, নির্মাণ এবং ইনস্টলেশন এবং সুবিধাজনক রক্ষণাবেক্ষণের প্রয়োজনীয়তাগুলি সম্পূর্ণরূপে পূরণ করাও প্রয়োজনীয়।

3. ডিম্বপ্রসর দূরত্ব

হেনান কেবল ট্রে ফ্যাক্টরি মনে করিয়ে দেয় যে যখনতারেরট্রেঅনুভূমিকভাবে স্থাপন করা হয়, মাটি থেকে উচ্চতা 2.5 মিটারের কম হতে পারে না। এটি উল্লম্বভাবে স্থাপন করা হলে, মাটি থেকে 1.8 মিটার নীচে একটি অবস্থানে সুরক্ষার জন্য একটি ধাতব কভার প্লেট ইনস্টল করা প্রয়োজন। যাইহোক, যদিতারেরট্রেএকটি উত্সর্গীকৃত বৈদ্যুতিক কক্ষে রাখা হয়, একটি প্রতিরক্ষামূলক কভার প্লেট ইনস্টল করার প্রয়োজন নেই। এছাড়াও, হেনান ক্যাবল ট্রে ফ্যাক্টরি মনে করিয়ে দেয় যে যদি তারের ট্রেটি মানুষ-অশ্বারোহী পথ বা সরঞ্জাম মেজানাইনের উপর অনুভূমিকভাবে স্থাপন করার প্রয়োজন হয় এবং এটি এখনও আড়াই মিটারের নিচে থাকে তবে কিছু গ্রাউন্ডিং সুরক্ষা ব্যবস্থাও নেওয়া উচিত।

4. জারা প্রতিরোধের

যদি তারের খাঁজ,তারেরট্রেএবং সমর্থন বন্ধনী একটি ক্ষয়কারী পরিবেশে ব্যবহৃত হয়, হেনান কেবল ট্রে ফ্যাক্টরি পরিচয় করিয়ে দেয় যে এটি ব্যবহার করা প্রয়োজনতারেরট্রেযেটিকে জারা-বিরোধী দিয়ে চিকিত্সা করা হয়েছে বা জারা-প্রতিরোধী অনমনীয় উপকরণ দিয়ে তৈরি করা হয়েছে এবং জারা প্রতিরোধের মান অবশ্যই পূরণ করতে হবে। Shandong Bolt Electrical Equipment Co., Ltd. একটি বেছে নেওয়ার সুপারিশ করেতারেরট্রেঅ্যালুমিনিয়াম খাদ দিয়ে তৈরি, যা ভাল জারা প্রতিরোধের আছে।
